Az intermodulációs torzítás (IMD) kritikus szempont, amelyet meg kell érteni a felületi akusztikus hullám (SAW) szűrőkkel kapcsolatban. SAW szűrő beszállítóként első kézből tapasztaltam, hogy mennyire fontos megérteni ezt a koncepciót ügyfeleink és a kommunikációs rendszerek általános teljesítménye szempontjából.
A SAW szűrők megértése
Mielőtt belemerülnénk az intermodulációs torzításba, tekintsük át röviden, melyek azok a SAW szűrők. A SAW szűrők olyan elektronikus eszközök, amelyek felületi akusztikus hullámokat használnak az elektromos jelek szűrésére. Széles körben használják különféle kommunikációs rendszerekben, beleértve a mobiltelefonokat, a vezeték nélküli helyi hálózatokat (WLAN) és a műholdas kommunikációs rendszereket. A SAW szűrők számos előnnyel rendelkeznek, mint például a kis méret, az alacsony költség és a kiváló frekvenciaszelektivitás.
Mi az intermodulációs torzítás?
Az intermodulációs torzítás akkor lép fel, ha két vagy több különböző frekvenciájú bemeneti jel kölcsönhatásba lép egy nemlineáris eszközön, jelen esetben egy SAW szűrőn belül. Amikor ezek a jelek áthaladnak a SAW szűrő nem lineáris elemein, új frekvenciák jönnek létre. Ezeket az új frekvenciákat intermodulációs termékeknek nevezzük, és jelenlétük jelentős problémákat okozhat egy kommunikációs rendszerben.
Az intermodulációs termékek leggyakoribb típusai a harmadik rendű intermodulációs termékek (IM3). Ha két bemeneti jelünk van (f_1) és (f_2) frekvenciájú, akkor a harmadrendű intermodulációs termékek a (2f_1 - f_2) és (2f_2 - f_1) frekvenciákon vannak. Ezek a frekvenciák a SAW szűrő áteresztő sávjába vagy a kommunikációs rendszer működési frekvencia tartományába eshetnek, zavarva a kívánt jeleket.
Az intermodulációs torzítás okai a SAW szűrőkben
Számos tényező járulhat hozzá a SAW-szűrők intermodulációs torzulásához. Ennek egyik fő oka a SAW szűrőben használt piezoelektromos anyag nem linearitása. A piezoelektromos anyagok, mint például a kvarc vagy a lítium-niobát, bizonyos körülmények között nem lineáris viselkedést mutatnak. Ha a bemeneti jelek elég nagyok, akkor a piezoelektromos anyag nemlinearitása intermodulációs termékek keletkezését okozza.
Egy másik ok az interdigitális jelátalakítók (IDT) nem linearitása a SAW szűrőben. Az IDT-ket elektromos jelek felületi akusztikus hullámokká alakítására használják, és fordítva. Az IDT-k nem lineáris jellemzői, mint például a nem lineáris kapacitás és ellenállás, szintén intermodulációs torzuláshoz vezethetnek.
Az intermodulációs torzítás hatásai
Az intermodulációs torzítás jelentős hatással lehet a kommunikációs rendszer teljesítményére. Ha az intermodulációs termékek a SAW szűrő átviteli sávjába esnek, akkor interferenciát okozhatnak a kívánt jelekkel. Ez az interferencia a jel-zaj arány (SNR) csökkenését, a bithibaarány (BER) növekedését és a rendszer általános teljesítményének romlását eredményezheti.
Egy mobil kommunikációs rendszerben például az intermodulációs torzítás híváskimaradást, rossz hangminőséget és csökkent adatátviteli sebességet okozhat. Műholdas kommunikációs rendszerben ez adatátviteli és -vételi hibákhoz vezethet, ami befolyásolja a kommunikációs kapcsolat megbízhatóságát.
Intermodulációs torzítás mérése
Az intermodulációs torzítás számszerűsítésére egy SAW szűrőben általában a harmadrendű elfogási pontot (IP3) használjuk. Az IP3 egy olyan elméleti pont, ahol a harmadrendű intermodulációs termékek teljesítménye megegyezik az alapjelek teljesítményével. A magasabb IP3 érték kisebb intermodulációs torzítást jelent.
Az IP3 mérése során két különböző frekvenciájú bemeneti jelet adunk a SAW szűrőhöz, és mérjük az alapjelek és a harmadrendű intermodulációs termékek teljesítményét. Az alapjelek és az intermodulációs termékek teljesítményszintjének extrapolálásával meghatározhatjuk az IP3-at.
Az intermodulációs torzítás minimalizálása a SAW szűrőkben
SAW szűrő beszállítóként számos intézkedést teszünk termékeink intermodulációs torzításának minimalizálása érdekében. Az egyik megközelítés a piezoelektromos anyag gondos kiválasztása és tulajdonságainak optimalizálása. Alacsony nemlinearitású piezoelektromos anyag kiválasztásával és gyártási folyamatának gondos ellenőrzésével csökkenthetjük az intermodulációs termékek keletkezését.
Az interdigitális jelátalakítók tervezését is optimalizáljuk. Speciális tervezési technikák, például apodizálás és súlyozás használatával csökkenthetjük az IDT-k nemlinearitását és minimalizálhatjuk az intermodulációs torzítást.
Fűrészszűrő termékeink és intermodulációs torzításaink
A SAW szűrőtermékek széles választékát kínáljuk, amelyek mindegyike megfelel a különböző alkalmazások speciális követelményeinek. Például a miénkMiniatűr felület – 1,4x1,1-es fűrészfűrész-szűrő, 4-es, 2015-ös GPS-szűrőkifejezetten GPS alkalmazásokhoz készült. Úgy tervezték, hogy alacsony intermodulációs torzítással rendelkezzen, megbízható teljesítményt biztosítva a GPS-rendszerekben.

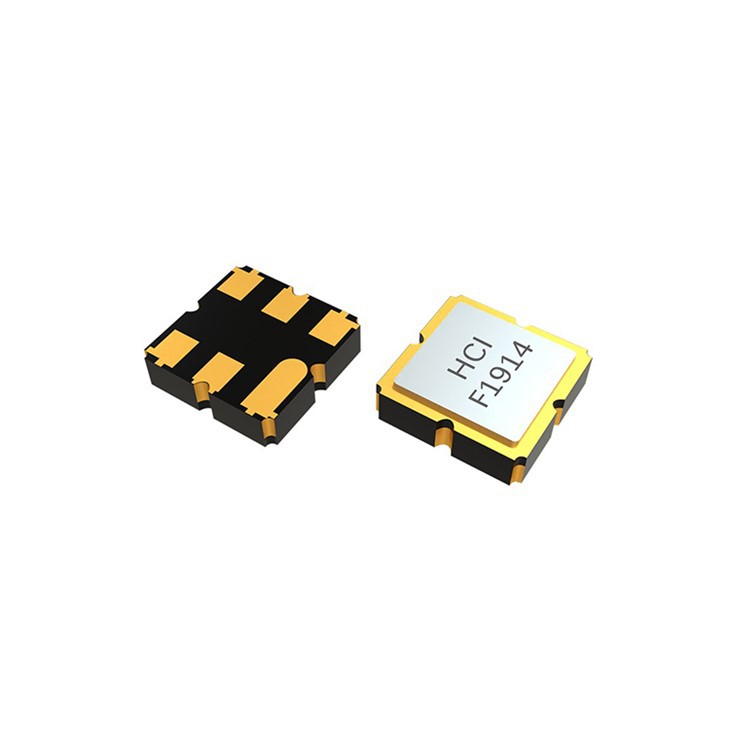

A miénkSzélessávú fűrészszűrő 3,8x3,8 mmszéles frekvenciatartományt igénylő alkalmazásokhoz alkalmas. Úgy optimalizáltuk a kialakítását, hogy minimálisra csökkentsük az intermodulációs torzítást a széles sávszélességben, és kiváló minőségű szűrési teljesítményt biztosítunk.

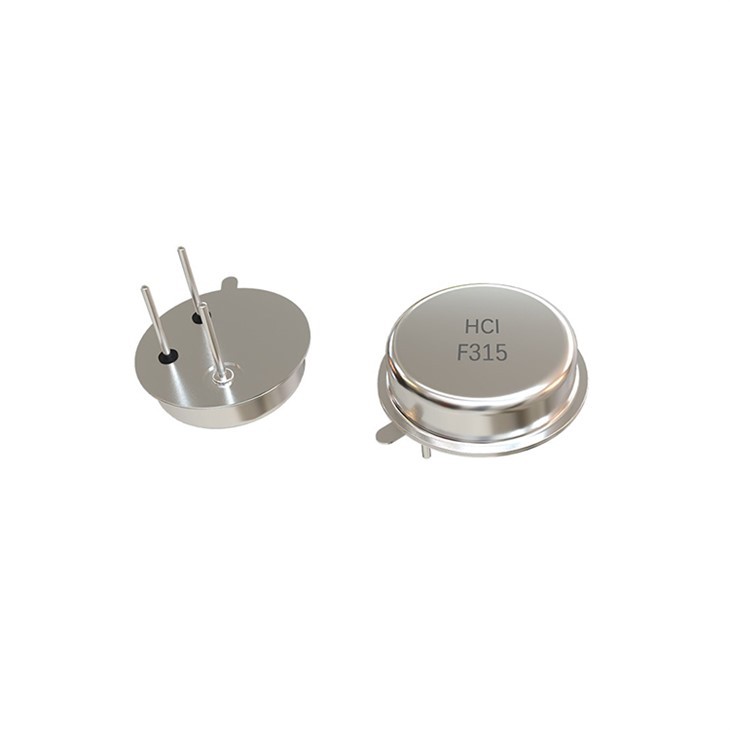

ATO - 39 SAW Filter 3PINegy robusztus SAW szűrő kiváló frekvenciaszelektivitással. Gyártási folyamata során nagy gondot fordítottunk az intermodulációs torzítás csökkentésére, így megbízható választás a különféle kommunikációs rendszerek számára.
Következtetés
Az intermodulációs torzítás döntő tényező, amelyet figyelembe kell venni, amikor SAW-szűrőket használunk kommunikációs rendszerekben. Az intermodulációs torzítás okainak, hatásainak és mérésének megértése elengedhetetlen e rendszerek megbízható működésének biztosításához. SAW szűrő beszállítóként elkötelezettek vagyunk amellett, hogy kiváló minőségű SAW szűrőket biztosítsunk alacsony intermodulációs torzítással.
Ha Ön a SAW szűrők piacán dolgozik, és szeretné megvitatni sajátos követelményeit az intermodulációs torzítás és egyéb teljesítményparaméterek tekintetében, kérjük, vegye fel velünk a kapcsolatot egy beszerzési megbeszélés céljából. Van egy szakértői csapatunk, akik segítenek kiválasztani az alkalmazásához megfelelő SAW-szűrőt, és biztosítják, hogy az megfeleljen a teljesítményre vonatkozó elvárásainak.
