Szia! HCSL oszcillátorok szállítójaként nagyon szívesen beszélgetek ezeknek a rosszfiúknak más áramkörökkel való integrációs lehetőségeiről. A HCSL vagy nagysebességű áram - kormányzási logika oszcillátorok nagy sebességű teljesítményükről és alacsony jitter-jellemzőikről ismertek, így számos csúcskategóriás elektronikus alkalmazásban a legjobb választás.
Először is, értsük meg, mit hoznak a HCSL-oszcillátorok az asztalra. Magas frekvencián működnek, jellemzően a nagy sebességű adatkommunikációra, óraelosztásra és egyéb időkritikus alkalmazásokra alkalmas tartományban. A HCSL oszcillátorok differenciális kimenete jobb zajvédelmet biztosít az egyvégű jelekhez képest, ami nagy előnyt jelent a zajos környezetben.
Integráció mikroprocesszorokkal és mikrokontrollerekkel
Az egyik leggyakoribb integrációs forgatókönyv a mikroprocesszorokkal és mikrovezérlőkkel. Ezeknek a chipeknek a hatékony működéséhez gyakran stabil órajelforrásra van szükség. A HCSL oszcillátorok könnyen integrálhatók a processzor fő órajelforrásaként. Például egy nagy teljesítményű számítástechnikai rendszerben aSzéles feszültségű HCSL oszcillátor 3225pontos órajel biztosítására használható.
Az oszcillátor széles feszültségtartománya lehetővé teszi, hogy kompatibilis legyen a mikroprocesszor különböző tápegység-konfigurációival. A 3225-ös csomagméret PCB-elrendezéshez is kényelmes, mivel nem foglal túl sok helyet. A HCSL oszcillátor nagy sebességű teljesítménye biztosítja, hogy a mikroprocesszor gyors ütemben tudja végrehajtani az utasításokat, ami kulcsfontosságú olyan alkalmazásoknál, mint a valós idejű adatfeldolgozás és a játékkonzolok.
Integráció FPGA-kkal
A Field - Programmable Gate Arrays (FPGA-k) egy másik olyan terület, ahol a HCSL oszcillátorok ragyognak. Az FPGA-k nagymértékben konfigurálhatók, és számos alkalmazásban használatosak, a távközléstől az űrkutatásig. Megbízható és nagy sebességű órajelforrásra van szükségük a belső logikájuk működtetéséhez.
ADifferenciálkristály oszcillátor HCSL 5032FPGA-val integrálható differenciális órajel biztosításához. A jel differenciális jellege segít az elektromágneses interferencia (EMI) csökkentésében és a jel integritásának javításában. Ez különösen fontos az FPGA-alapú rendszerekben, ahol nagyszámú nagy sebességű jel fut ugyanazon a PCB-n. Az 5032-es csomagméret nagyobb FPGA kártyákhoz alkalmas, és az oszcillátor stabilitása biztosítja, hogy az FPGA teljes potenciáljával működjön.
Integráció SerDes áramkörökkel
Serializer – A deserializer (SerDes) áramkörök nagy sebességű adatátvitelre szolgálnak nagy távolságokon. A párhuzamos adatokat soros adatokká alakítják át az átvitelhez és fordítva a fogadó oldalon. A HCSL oszcillátorok nagy sebességű képességeik miatt kiválóan illeszkednek a SerDes áramkörökhöz.

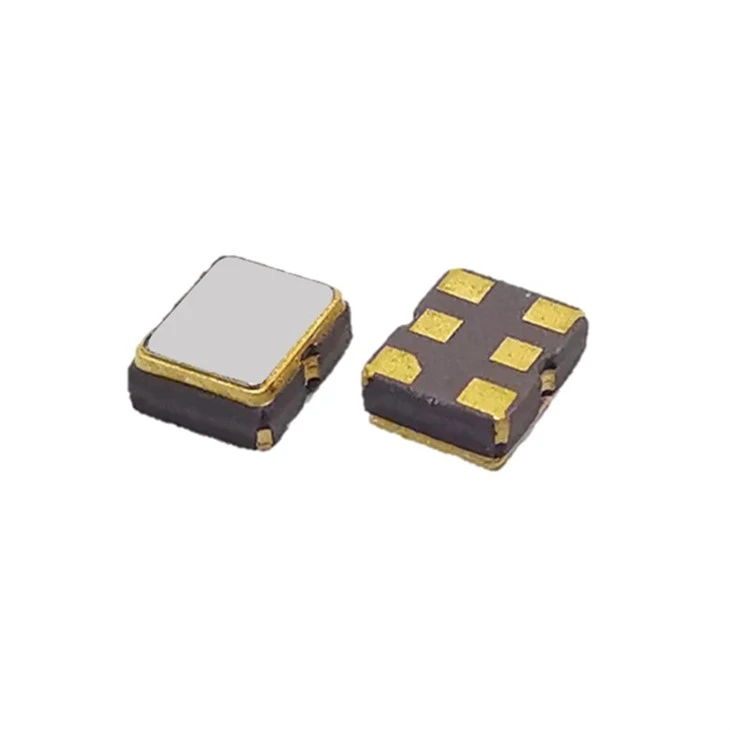

AHCSL kimeneti oszcillátor 2520SerDes áramkörökkel integrálható a szükséges órajel biztosításához. A 2520-as csomag kicsi, ami ideális kompakt SerDes modulokhoz. A HCSL oszcillátor alacsony jitter karakterisztikája biztosítja, hogy a SerDes áramkör által továbbított adatok pontosak és hibamentesek legyenek. Ez döntő fontosságú az olyan alkalmazásokban, mint a nagy sebességű Ethernet és a száloptikai kommunikáció.
Integráció RF áramkörökkel
A rádiófrekvenciás (RF) áramköröket vezeték nélküli kommunikációs rendszerekben használják. A vivőfrekvencia generálásához stabil helyi oszcillátorra van szükségük. A HCSL oszcillátorok integrálhatók RF áramkörökbe, hogy stabil és nagyfrekvenciás órajelforrást biztosítsanak.
A HCSL oszcillátorok nagy sebességű teljesítménye lehetővé teszi számukra az RF tartományban lévő frekvenciák generálását. Például egy Wi-Fi routerben egy HCSL oszcillátor használható az RF front-end órajelének generálására. Az oszcillátor alacsony fázisú zaja biztosítja az RF jel tiszta spektrumát, ami fontos a megbízható vezeték nélküli kommunikációhoz.
Kihívások az integrációban
Természetesen a HCSL oszcillátorok integrálása más áramkörökkel nem mindig séta a parkban. Az egyik fő kihívás az energiafogyasztás. A HCSL oszcillátorok általában több energiát fogyasztanak, mint néhány más típusú oszcillátor. Ez aggodalomra ad okot az akkumulátorral működő készülékeknél. Az oszcillátorok tervezésének fejlődése azonban folyamatosan csökkenti az energiafogyasztást.
Egy másik kihívás a jel integritása. Amikor az oszcillátort más áramkörökkel integrálja, megfelelő PCB-elrendezési technikákat kell alkalmazni a jel interferencia minimalizálása érdekében. Differenciálnyomokat kell használni a HCSL kimenethez a jel differenciális jellegének megőrzése és a zaj csökkentése érdekében.
Tippek a sikeres integrációhoz
A sikeres integráció érdekében adunk néhány tippet. Először is gondosan válassza ki az oszcillátort a céláramkör követelményei alapján. Vegye figyelembe az olyan tényezőket, mint a frekvencia, a feszültségtartomány, a csomag mérete és a vibráció. Másodszor, ügyeljen a PCB elrendezésére. A jelveszteség minimalizálása érdekében tartsa az oszcillátort az általa meghajtott áramkör közelében. Használjon megfelelő földelési és árnyékolási technikákat az elektromágneses interferencia csökkentése érdekében.
Végül végezzen alapos tesztelést. Tesztelje az integrált áramkört különböző működési körülmények között, hogy megbizonyosodjon arról, hogy megfelel a teljesítménykövetelményeknek. Ez magában foglalja a hőmérséklet-ingadozások, a tápfeszültség ingadozások és az elektromágneses interferencia vizsgálatát.
Következtetés
Összefoglalva, a HCSL oszcillátorok széles körű integrációs lehetőségeket kínálnak más áramkörökkel. Legyen szó mikroprocesszorokról, FPGA-król, SerDes áramkörökről vagy RF áramkörökről, ezek az oszcillátorok stabil és nagy sebességű órajelforrást biztosítanak. Szállítóként elkötelezettek vagyunk a kiváló minőségű HCSL oszcillátorok kínálatában, amelyek megfelelnek ügyfeleink sokrétű igényeinek.
Ha érdekli a HCSL oszcillátorok projektjeibe való integrálása, vagy kérdése van termékeinkkel kapcsolatban, forduljon bizalommal egy beszerzési megbeszéléshez. Azért vagyunk itt, hogy segítsünk megtalálni a legjobb megoldást az Ön speciális igényeinek.
