A HCSL oszcillátorok megbízható szállítójaként megértem, hogy rendkívül fontos biztosítani ezen oszcillátorok kompatibilitását az elektronikai rendszerek más komponenseivel. A kompatibilitási problémák számos problémához vezethetnek, a csökkent teljesítménytől és funkcionalitástól a teljes rendszerhibáig. Ebben a blogbejegyzésben megosztok néhány kulcsfontosságú stratégiát és szempontot a HCSL-oszcillátorok más összetevőkkel való zökkenőmentes integrációjának biztosítására.
A HCSL oszcillátorok megértése
Mielőtt belevágna a kompatibilitási problémákba, elengedhetetlen, hogy tisztában legyen azzal, hogy mi is a HCSL (nagy sebességű áramerősség - kormányzási logika) oszcillátor. A HCSL oszcillátorok nagy teljesítményű óraforrások, amelyeket széles körben használnak különféle alkalmazásokban, beleértve a távközlést, adatközpontokat és nagy sebességű digitális rendszereket. Számos előnyt kínálnak, mint például a nagy frekvenciastabilitás, az alacsony jitter, valamint a gyors emelkedési és esési idők, amelyek alkalmassá teszik őket nagy sebességű adatátvitelre és -feldolgozásra.
Cégünk számos HCSL oszcillátort kínál, beleértve aDifferenciálkristály oszcillátor HCSL 5032, aSMD HCSL differenciáloszcillátor 7050, és aSzéles feszültségű HCSL oszcillátor 3225. Ezen termékek mindegyikét úgy tervezték, hogy megfeleljen bizonyos követelményeknek, és különböző elektronikus rendszerekbe integrálható.
Elektromos kompatibilitás
A kompatibilitás biztosításának egyik elsődleges szempontja az elektromos kompatibilitás. Ez magában foglalja a HCSL oszcillátor elektromos jellemzőinek és a rendszer többi alkatrészének összeegyeztetését.
Feszültségszintek
A HCSL oszcillátor feszültségszintjének kompatibilisnek kell lennie a többi komponens bemeneti és kimeneti feszültség követelményeivel. Például, ha az oszcillátor egy bizonyos tápfeszültségen működik, a csatlakoztatott alkatrészeknek képesnek kell lenniük arra, hogy ezt a feszültséget károsodás nélkül kezeljék. A Wide Voltage HCSL Oscillator 3225 üzemi feszültségek széles skáláját kínálja, amely nagyobb rugalmasságot biztosít a rendszertervezésben és növeli a kompatibilitás esélyét a különböző alkatrészekkel.
Jelszintek és impedancia
Az oszcillátor kimenetének jelszintjeit és impedanciáját megfelelően össze kell hangolni a vevő komponensek bemeneti impedanciájával. A nem illeszkedő impedancia a jel visszaverődéséhez vezethet, ami ronthatja a jel minőségét és hibákat okozhat az adatátvitelben. A HCSL oszcillátor kiválasztásakor kulcsfontosságú, hogy figyelembe vegyük a teljes rendszer impedanciakövetelményeit, és olyan oszcillátort válasszunk, amely biztosítja a megfelelő jelszinteket és impedanciaillesztést.
Frekvencia kompatibilitás
A frekvencia-kompatibilitás egy másik döntő tényező. A HCSL oszcillátor kimeneti frekvenciájának kompatibilisnek kell lennie a rendszer többi komponensének működési frekvenciájával.
Frekvenciastabilitás
Az oszcillátor frekvenciastabilitása elengedhetetlen a teljes rendszer megbízható működéséhez. Az olyan alkatrészeknek, mint a mikroprocesszorok, FPGA-k és kommunikációs chipek, gyakran speciális frekvenciakövetelmények vannak. A stabil oszcillátorfrekvencia segít ezeknek az alkatrészeknek a helyes működésében, valamint a pontos adatfeldolgozás és -átvitel fenntartásában. A HCSL 5032 differenciálkristályoszcillátorunk nagyfrekvenciás stabilitásáról ismert, így kiváló választás a precíz frekvenciaszabályozást igénylő alkalmazásokhoz.
Frekvencia tartomány
Az oszcillátornak a rendszer által megkívánt frekvenciatartományon belül kell működnie. A különböző komponensek különböző frekvenciatartományokkal rendelkezhetnek, és az oszcillátort úgy kell kiválasztani, hogy az lefedje a szükséges frekvenciákat. Például nagy sebességű kommunikációs rendszerekben előfordulhat, hogy az oszcillátornak a GHz-es tartományban kell frekvenciákat biztosítania.
Fizikai kompatibilitás
A fizikai kompatibilitás is fontos szempont, különösen a méret és a szerelési lehetőségek tekintetében.
Csomag mérete
A HCSL oszcillátor csomagolási méretének meg kell felelnie a nyomtatott áramköri lapon (PCB) rendelkezésre álló helynek. A kisebb csomagméreteket, például a 3225-ös és 5032-es csomagokat gyakran előnyben részesítik olyan alkalmazásokban, ahol korlátozott a hely, míg a nagyobb csomagok használhatók olyan rendszerekben, ahol a hőelvezetés vagy más tényezők több helyet igényelnek.
Szerelési lehetőségek

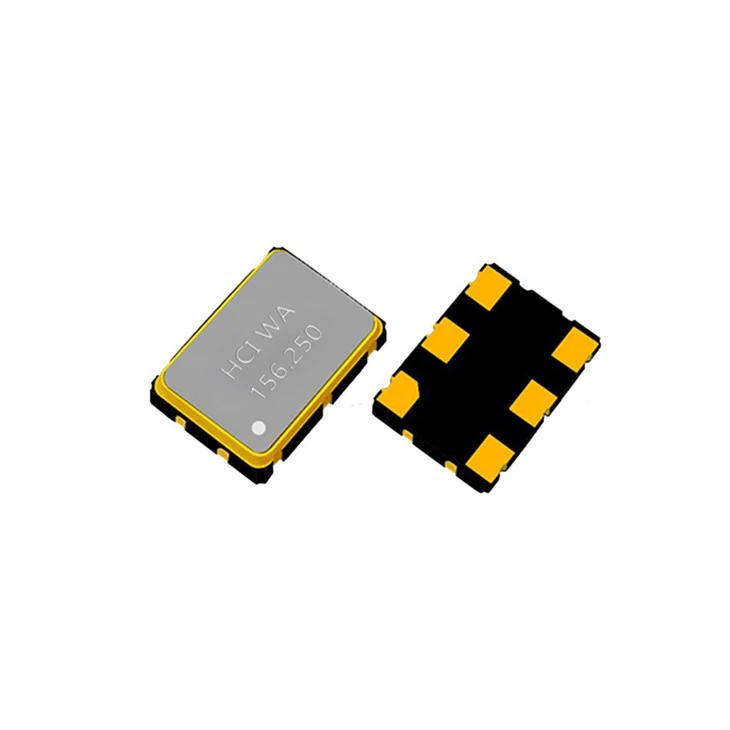

Az oszcillátornak kompatibilis rögzítési lehetőségekkel kell rendelkeznie a PCB-vel. A felületre szerelhető eszközöket (SMD) széles körben használják a modern elektronikai rendszerekben, könnyű összeszerelésük és kompaktságuk miatt. Az SMD HCSL Differential Oscillator 7050 felületre szerelhető alkalmazásokhoz készült, amelyek leegyszerűsíthetik a PCB összeszerelési folyamatot, és jobb kompatibilitást biztosítanak más SMD alkatrészekkel.
Környezeti kompatibilitás
A környezeti feltételek, amelyek között a rendszer működik, szintén befolyásolhatják a HCSL oszcillátor kompatibilitását más alkatrészekkel.
Hőmérséklet tartomány
Az oszcillátornak képesnek kell lennie a rendszer hőmérsékleti tartományán belüli működésére. Az extrém hőmérsékletek befolyásolhatják az oszcillátor és más alkatrészek teljesítményét és stabilitását. Fontos, hogy olyan oszcillátort válasszunk, amelynek széles üzemi hőmérséklet-tartománya van, hogy megbízható működést biztosítson a különböző környezetekben.
Páratartalom és vibráció
A páratartalom és a vibráció szintén befolyásolhatja az oszcillátor és más alkatrészek teljesítményét. Egyes oszcillátorokat úgy terveztek, hogy jobban ellenálljanak ezeknek a környezeti tényezőknek, ami javíthatja a rendszer általános megbízhatóságát és kompatibilitását.
Integráció előtti tesztelés
Mielőtt integrálná a HCSL oszcillátort a végső rendszerbe, erősen ajánlott az integráció előtti tesztelés elvégzése. Ez magában foglalja az oszcillátor tesztelését reprezentatív komponensekkel vagy prototípus rendszerrel, hogy azonosítsák és megoldják a lehetséges kompatibilitási problémákat a tervezési folyamat korai szakaszában.
Padvi tesztelés
A próbapadi tesztelés felhasználható az oszcillátor elektromos és frekvenciájának kiértékelésére ellenőrzött környezetben. Az oszcillátor tesztberendezéshez való csatlakoztatásával és teljesítményének figyelésével a specifikációtól való bármilyen eltérés észlelhető és kezelhető.
Rendszer – Szintteszt
A rendszerszintű tesztelés magában foglalja az oszcillátor integrálását egy teljesebb rendszerbe, és működőképességének tesztelését valós körülmények között. Ez segíthet azonosítani azokat a kompatibilitási problémákat, amelyek csak akkor válhatnak nyilvánvalóvá, ha az oszcillátor a teljes rendszer kontextusában működik.
Következtetés
A HCSL oszcillátorok más alkatrészekkel való kompatibilitásának biztosítása sokrétű folyamat, amely megköveteli az elektromos, frekvencia, fizikai és környezeti tényezők alapos mérlegelését. A HCSL oszcillátorok jellemzőinek és a rendszer többi komponensének követelményeinek megismerésével, valamint a blogbejegyzésben felvázolt stratégiák követésével növelheti elektronikus rendszerei sikeres integrációjának és megbízható működésének esélyeit.
Ha felkeltette érdeklődését HCSL oszcillátoraink, vagy bármilyen kérdése van a kompatibilitással és a rendszerintegrációval kapcsolatban, kérjük, forduljon hozzánk bizalommal további megbeszélések és beszerzés céljából. Elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket és professzionális műszaki támogatást nyújtsunk az Ön egyedi igényeinek kielégítésére.
