Az elektronika területén a MHz kristályok kulcsszerepet játszanak a stabil és pontos időzítési referenciák biztosításában számos alkalmazáshoz. Dedikált MHz-es kristályok szállítójaként gyakran találkozom az egyedi frekvenciájú MHz-es kristályok elérhetőségével kapcsolatos kérdésekkel. Ez a blogbejegyzés célja, hogy elmélyedjen ebben a témában, feltárja a MHz-es kristályok egyedi frekvenciákon történő megszerzésének megvalósíthatóságát, folyamatait és szempontjait.
A MHz-es kristályok alapjainak megértése
Mielőtt belemerülnénk az egyéni frekvenciákba, elengedhetetlen megérteni, mik azok a MHz kristályok. Egy MHz-es kristály, jellemzően kvarckristály, a piezoelektromos hatás alapján működik. Amikor elektromos feszültséget kapcsolunk a kristályra, az meghatározott frekvencián rezeg, és fordítva, amikor rezeg, elektromos jelet generál. Ez a tulajdonság ideális összetevővé teszi oszcillátorok létrehozásához, amelyeket különféle elektronikus eszközökben, például mikrokontrollerekben, kommunikációs rendszerekben és időzítő áramkörökben használnak.
A MHz kristályok szabványos frekvenciái jól beváltak a piacon. Például a gyakori frekvenciák közé tartozik a 4 MHz, 8 MHz, 12 MHz és 16 MHz. Ezek a frekvenciák könnyen elérhetőek, mert széles körben alkalmazzák őket számos elektronikai tervezésben, és a gyártók tömegesen tudják hatékonyan előállítani őket. Azonban nem minden alkalmazást lehet kiszolgálni ezeken a szabványos frekvenciákon.
Az egyéni frekvenciák szükségessége
Számos oka lehet annak, hogy egy mérnök vagy egy termékfejlesztő egyedi frekvenciájú MHz-es kristályt igényelhet. Az egyik leggyakoribb ok egy adott áramköri tervezés optimalizálása. Egyes esetekben egy adott alkalmazás egyedi órajel-frekvenciát igényelhet a legjobb teljesítmény elérése érdekében. Például egy nagysebességű adatkommunikációs rendszerben egyéni frekvencia használható az adatátviteli sebesség pontos beállítására, csökkentve a hibákat és javítva a rendszer általános hatékonyságát.
A másik ok az új technológiák integrálása. Ahogy az elektronikai ipar fejlődik, folyamatosan új szabványok és protokollok jelennek meg. Ezeknek az új technológiáknak a megfelelő működéséhez nem szabványos frekvenciákra lehet szükség. Például a következő generációs vezeték nélküli kommunikációs eszközök fejlesztésekor egyedi frekvenciájú kristályokra lehet szükség az új frekvenciasávok és modulációs sémák támogatásához.
Egyedi frekvenciájú MHz kristályok elérhetősége
A jó hír az, hogy egyedi frekvenciájú MHz kristályok valóban elérhetőek. Beszállítóként rendelkezem azzal a szakértelemmel és erőforrásokkal, hogy kristályokat állítsak elő egyedi frekvenciák széles skáláján. Fontos azonban megjegyezni, hogy az egyedi frekvenciájú kristály beszerzésének folyamata eltér a szabványos kristály beszerzésétől.
Gyártási folyamat
Az egyedi frekvenciájú MHz kristályok gyártása több lépésből áll. Először is gondosan ki kell választani a kvarc blankot, amely a kristály alapanyaga. A nyers kvarc minősége és jellemzői jelentősen befolyásolják a kristály végső frekvencia pontosságát és stabilitását.
Ezután a kvarcdarabot levágják és a megfelelő méretekre formálják. A nyersdarab vágási szöge és mérete döntő tényező a kristály rezonanciafrekvenciájának meghatározásában. A vágási folyamat után a kristályt polírozzák, hogy sima felületet kapjanak, ami segít csökkenteni az energiaveszteséget és javítja a kristály teljesítményét.
A fizikai előkészítés befejezése után a kristályt egy csomagba szerelik. A csomag védelmet nyújt a kristály számára, és megkönnyíti az elektronikus áramkörökbe való integrálását is. Végül a kristályt tesztelik, hogy megbizonyosodjon arról, hogy megfelel a megadott frekvencia- és teljesítménykövetelményeknek.
Átfutási idő és költség
Egyedi frekvenciájú MHz kristályok rendelésekor az egyik fő szempont az átfutási idő. Mivel az egyedi frekvenciájú kristályok nem tömeggyártásúak, mint a szabványosak, általában hosszabb gyártási időt igényelnek. Az átfutási idő néhány héttől több hónapig terjedhet, a gyakorisági követelmények összetettségétől és a nyersanyagok elérhetőségétől függően.
Az átfutási időn kívül az egyedi frekvenciájú kristályok költsége általában magasabb, mint a szabványosoké. Ennek az az oka, hogy az egyedi frekvenciájú kristályok gyártási folyamata pontosabb ellenőrzést és tesztelést igényel, ami növeli a gyártási költségeket. Azoknál az alkalmazásoknál azonban, ahol az egyedi frekvencia elengedhetetlen a termék sikeréhez, a többletköltség gyakran indokolt.
Termékajánlataink
MHz kristályok szállítójaként számos terméket kínálok, amelyek testreszabhatók a különböző frekvenciakövetelményeknek megfelelően. Íme néhány népszerű termékünk:

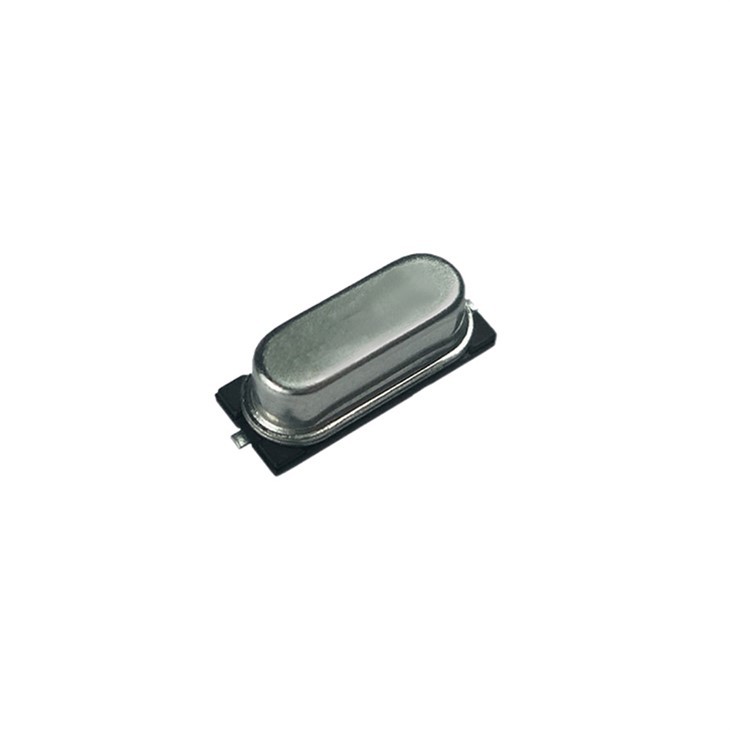

- MHz Crystal Resonator Mini 49SMD: Ez egy felületre szerelhető eszköz, amely alkalmas nagy sűrűségű áramkörök kialakítására. Testreszabható, hogy széles frekvenciatartományban működjön, így sokoldalú választás lehet számos alkalmazáshoz.
- DIP - 3 MHz Crystal HC - 49S: Ennek a kristálynak a DIP - 3 csomagja megkönnyíti az átmenőlyukú áramköri lapokba való integrálását. Magas stabilitásáról és megbízhatóságáról ismert, és egyedi frekvenciákon gyártható, hogy megfeleljen az egyedi tervezési igényeknek.
- Quartz Rezonator Crystal 5032 2Pin: Ez a kompakt kristály ideális olyan alkalmazásokhoz, ahol korlátozott a hely. Kiváló frekvenciapontosságot kínál, és testreszabható, hogy nem szabványos frekvenciákon működjön.
Megfontolások az egyedi frekvenciájú MHz-es kristályok megrendeléséhez
Egyedi frekvenciájú MHz kristályok rendelésekor több tényezőt is figyelembe kell vennie:
- Frekvencia tolerancia: A frekvencia tolerancia a kívánt frekvenciától való megengedett eltérést adja meg. A szigorúbb frekvencia tolerancia általában pontosabb gyártási folyamatokat igényel, és magasabb költségeket eredményezhet. Meg kell határoznia a megfelelő frekvencia tűrést az alkalmazás követelményei alapján.
- Hőmérséklet Stabilitás: A kristály teljesítményét a hőmérséklet-változások befolyásolhatják. Ha az alkalmazás széles hőmérsékleti tartományban működik, akkor jó hőmérséklet-stabilitású kristályt kell választania. Egyes kristályokat speciális kompenzációs technikákkal tervezték, hogy minimalizálják a hőmérséklet-változások okozta frekvenciaváltozást.
- Csomag típusa: A kristály csomagolási típusa határozza meg, hogyan lehet áramköri lapra szerelni. Olyan csomagtípust kell választania, amely kompatibilis az áramkör tervezésével és gyártási folyamatával.
Kapcsolatfelvétel beszerzéssel és tárgyalással kapcsolatban
Ha egyedi frekvenciájú MHz-es kristályokra van szüksége, vagy bármilyen kérdése van termékeinkkel kapcsolatban, bátorítom, forduljon hozzánk. Szakértői csapatunk készen áll, hogy segítsen Önnek kiválasztani a megfelelő kristályokat az alkalmazásához, és kialkudni a legjobb feltételeket a beszerzéséhez. Tisztában vagyunk a megbízható és pontos időzítő komponensek fontosságával az Ön elektronikai tervezésében, és elkötelezettek vagyunk amellett, hogy kiváló minőségű egyedi frekvenciájú MHz kristályokat biztosítsunk Önnek.
Hivatkozások
- "Quartz Crystal Technology" az EA Gerbertől
- Thomas H. Lee "CMOS rádió - Frekvenciás integrált áramkörök tervezése".
- Ipari tanulmányok a MHz-es kristálygyártásról és alkalmazásokról
